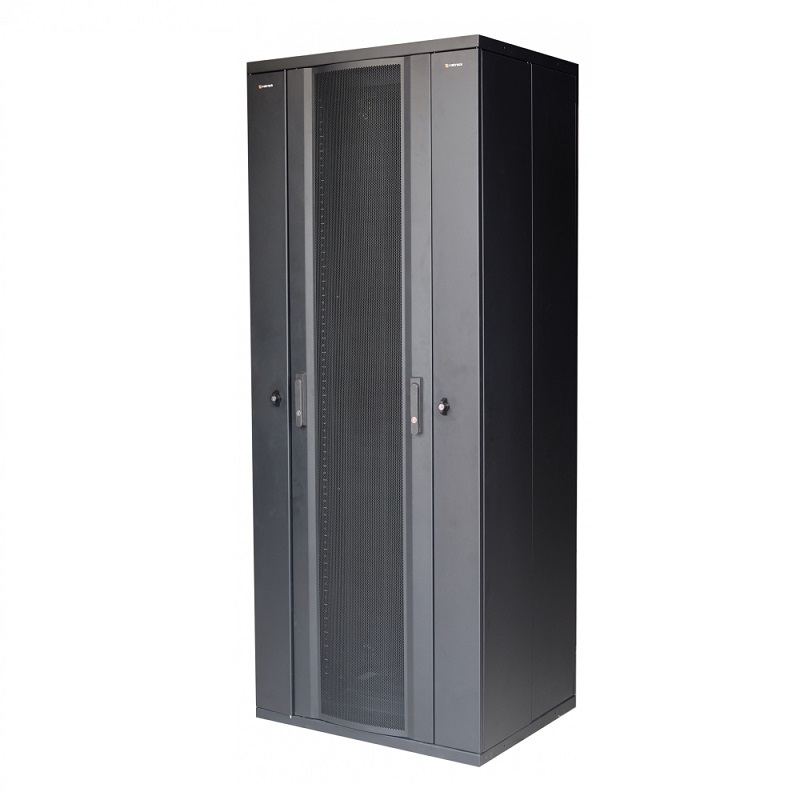

Tủ mạng - Tủ rack HDX Cabling VIETRACK 42U 800 x 1100 VRX42-1110

Tủ mạng - Tủ rack HDX Cabling VIETRACK 42U 800 x 1100 VRX42-1110
Đặc trưng cơ bản
- Thiết kế modular-grid với kiểu khung kết nối đa điểm, kết cấu vững chắc nhưng vẫn dễ dàng tùy biến, tháo lắp và di chuyển.
- Cửa trước thiết kế nguyên cánh với mặt cong hình vòm, tăng độ cứng cáp của mặt lưới, đồng thời tạo độ thẩm mỹ và gia tăng góc nhìn.
- Cửa trước được thiết kế với bản lề đặc biệt, cho phép mở từ cả hai phía trái hoặc phải. Cửa sau gồm hai cánh nhỏ mở sang hai bên giúp giảm không gian yêu cầu để lắp đặt và thao tác phía sau tủ.
- Các thanh treo thiết bị được thiết kế đặc biệt giúp dễ dàng cho việc điều chỉnh độ sâu sử dụng. Số U được in rõ, và đánh dấu KeyID chính xác, dễ lắp đặt thiết bị.
- Cửa hông được thiết kế 2 phần trước sau, trọng lượng nhẹ, có khóa bảo vệ.
- Bốn cửa phụ nằm ở các vị trí hệ thống quản lý cáp dọc, dễ dàng thao tác, lắp đặt và quản lý hệ thống cáp dọc
- Cửa trước và sau được đột lỗ tròn tạo lưới với độ thông thoáng thựctheo công thức chuẩn đạt trên 70%, lỗ lục giác trên 72%.
- Hệ thống quản lý cáp dọc thông minh và mật độ cao, giúp quản lý hiệu quả và an. Hệ thống quản lý cáp được gắn dọc theo thanh treo, và chia thành từng cụm độc lập 6U, giúp dễ dàng quản lý và thao tác.
- Không gian dẫn cáp dọc hai bên tủ có gắn các giá đỡ góc tại mỗi1U đảm bảo độ uốn cong giới hạn và thứ tự lắp đặt của các sợi dâynhảy và có thể khóa được.
- Giá quản lý cáp nhảy đảm bảo thứ tự và thẩm mỹ cho cáp nhảy.Máng dẫn cáp trên khung đảm bảo dễ dàng trong việc định hướngcáp nhảy từ khung này qua khung kế bên.
- Đường cáp vào được bố trí sẵn ở cả nóc và đáy tủ với thiết kế thuận tiện và thẩm mỹ. Mỗi đường đi cáp vào đều được thiết kế các giá đỡ đặt biệt, đảm bảo an toàn cho các sợi cáp.
- Đường cáp vào được bố trí sẵn ở cả nóc và đáy tủ với thiết kế thuậntiện và thẩm mỹ. Mỗi đường đi cáp vào đều được thiết kế giá đỡ đặcbiệt, đảm bảo an toàn cho sợi cáp.
- Chân đế vặn được tích hợp sẵn dùng cố định và cân chỉnh tủ.
- Dây tiếp đất nối toàn bộ khung tủ với các cửa trước và cửa sau.
Thông số kỹ thuật
Kích thước
- Chiều cao: 2000 mm
- Chiều rộng: 800 mm
- Chiều sâu: 1114 mm
Cửa tủ
- Cửa trước: Nguyên cánh dạng lưới mặt cong hình vòm.
- Cửa sau: Hai cánh dạng lưới mặt phẳng.
- Kiểu đột lỗ tạo lưới: Lỗ tròn lệch tâm 60°, đường kính lỗ (D) 4,2 mm, khoảng cách tâm (C) 4,76 mm.
- Kiểu đột lỗ lục giác (D) 6.8 mm, (C) 8 mm.
- Độ thông thoáng của cửa trên 72%.
- Cửa hông được thiết kế 2 phần trước sau sử dụng bản lề lò xo thông minh, mở từ bên trong.
- Khóa cửa trước và cửa sau: Ổ khóa tay nắm xoay.
- Khóa cửa phụ (ngoài cửa hông): Ổ khóa tròn, tất cả cửa sử dụng cùng một chìa.
Nóc và đáy tủ
- Nóc tủ chừa sẵn bốn lỗ xuống cáp có và một lỗ chứa cáp có nắp che. Mỗi lỗ xuống cáp đều có giá đỡ cáp xuống. Có trang bị sẵn một máng cáp.
- Đáy tủ có chân đế vặn, được chừa sẵn bốn lỗ lên cáp.
Không gian sử dụng
- Không gian phía trước tủ: 150 mm.
- Độ mở tối đa của cửa: 130°.
Màu sơn
- Màu mặc định: Đen (RAL 9005).
- Màu tùy chọn khác: Xám trắng (RAL 7035).
Vật liệu
Thép tấm cán lạnh SPCC:
- Khung tủ: 2,0 mm.
- Thanh treo thiết bị: 2,0 mm.
- Cửa trước và sau: 1,2 mm.
- Cửa hông: 1,0 mm.
- Đế tủ: 1,5 mm.
Kích thước đơn vị (U) theo EIA-310-E
- Chiều cao 1U: 44,45 mm (1,75”).
- Chiều rộng: 482,6 mm (19”).
Tải trọng
- Trên chân đế: 1.350 kg.
Tiêu chuẩn
- EIA-310-E (ECIA-310-D), Type A.
- DIN 41494.
- BS5954 Part 2.
- IEC 60297-1, IEC 60297-2
