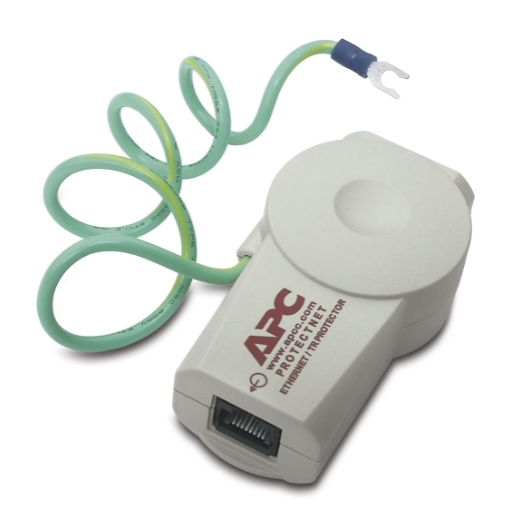

Thiết bị chống sét lan truyền APC PNET1GB

Thiết bị chống sét lan truyền APC PNET1GB
Các tính năng chính
- PNET1GB là bộ chống sốc điện độc lập APC Protectnet được sử dụng cho các đường dây Ethernet 10/100/1000 Base-T.
- Bảo vệ một cổng dữ liệu Ethernet tránh được các nguy hại do sốc điện gây ra. Tương thích với các mạng PoE và 10/100/1000 Base-T.
- Các linh kiện bên trong thiết bị chống sét SurgeArrest như MOVs và cầu chì nhiệt đảm bảo phản ứng tức thờithiết bị chống sét APC PTEL2 với sự cố sét đánh và sự cố đường dây. Nếu thiết bị chống sét APC bị hỏng do các gai điện hay do quá áp, phần năng lượng dư thừa sẽ không thể tiếp cận thiết bị của bạn được. Không giống như các thiết bị chống sét APC, hầu hết các thiết bị chống sốc điện rẻ tiền khác vẫn tiếp tục để dòng điện chạy qua ngay cả khi mạch điện của nó đã bị hư hỏng, điều này khiến cho thiết bị của bạn đối mặt với các sự cố gây hại khác.
- Chế độ tự an toàn (Fail Safe Mode) : phần lớn các thiết bị chống sốc điện tiếp tục để dòng điện lan truyền qua sau khi mạch của chúng bị hỏng. Với chế độ Tự an toàn của thiết bị chống sét APC (nghĩa là khi phần mạch của thiết bị chống sét APC bị hỏng), nó sẽ tự động ngắt kết nối thiết bị của bạn ra khỏi nguồn điện lưới nhằm đảm bảo ngăn ngừa các xung điện gây hại cho thiết bị của bạn.
- Chống sốc điện và xung sét: nhằm đảm bảo ngăn được các nguy hại cho thiết bị của bạn gây ra bởi dòng xung sét hoặc các gai điện áp.
- Bảo vệ đường dây số liệu: cơ chế bảo vệ đường dây số liệu (Ethernet, cáp đồng, đường dây điện thoại) nhằm đảm bảo quá trình bảo vệ thiết bị của bạn tránh sốc điện một cách toàn diện. Việc bảo vệ thiết bị tránh khỏi các nguy cơ sốc điện "tiềm ẩn" lan truyền qua đường dây số liệu rất quan trọng vì nó có thể gây nguy ai cho thiết bị của bạn cũng như lan truyền các xung điện có hại qua đường dây điện.
Điều kiện an toàn
- Chỉ sử dụng cho modem analog, máy fax và các thiết bị viễn thông khác.
- Đừng cài đặt trong cơn bão sét ! Lắp đặt trong môi trường trong nhà khô ráo và thoáng mát.
- Tắt nguồn cho tất cả các thiết bị cần được bảo vệ trước khi lắp đặt PNET1GB.
- PNET1GB phải được nối đất .
- Để tránh bị điện giật khi lắp dây nối đất vào ổ cắm điện, hãy tắt điện cho ổ cắm. Từ bảng điện, tắt cầu dao tương tứng hoặc tháo cầu chì cho mạch / ổ cắm đó.
Hướng dẫn lắp đặt thiết bị chống sét lan truyền APC PNET1GB
- Điền vào và trả lại bảng câu hỏi đăng ký bảo hành kèm theo.
- Kiểm tra tất cả các cài đặt phần cứng và cấu hình phần mềm trước khi cài đặt PNET1GB. Kiểm tra rằng hệ thống hoạt động chính xác với đường dây điện thoại hiện tại.
- Tắt nguồn cho thiết bị ① cần bảo vệ.
- Kết nối dây nối đất xanh / vàng ⑦ với đất.
Lưu ý: Để bảo vệ hoàn toàn hệ thống của bạn, tất cả các thiết bị bảo vệ đột biến phải được nối đất đúng cách. Nếu hệ thống điện của bạn là một hệ thống không nối đất, thì PTEL2 có thể không có căn cứ. Tuy nhiên, lưu ý rằng nếu dây nối đất PTEL2 không được kết nối với mặt đất, bảo vệ tăng áp dọc (đường tiếp đất) sẽ không hiệu quả. Tham khảo ý kiến ​​một thợ điện chuyên nghiệp, người quen thuộc với luật điện địa phương của bạn trước khi cố gắng sửa đổi hệ thống điện hiện tại của bạn.
- Kết nối đường dây điện thoại này với giắc cắm đầu vào ⑥ trên PNET1GB.
- Kết nối một đầu của cáp nhảy 6 chân được cung cấp ⑤ với giắc cắm đầu ra ④ trên PNET1GB. Giắc này được đánh nhãn trên PNET1GB bằng một vòng tròn và mũi tên.
- Kết nối đầu kia của cáp nhảy ⑤ với giắc cắm đầu vào trên thiết bị điện thoại ③ cần bảo vệ.
- Ngắt kết nối điện thoại ② hiện tại khỏi thiết bị cần bảo vệ

Lắp đặt thiết bị chống sét lan truyền APC PNET1GB

Thông số kỹ thuật
